景川作为LED移动传媒车定制化解决方案提供商,为客户提供过数百种不同类型的LED广告宣传车设计方案,涉及各式类型的底盘载体,如卡车,拖车,电动车等;各式类型的机械结构设计、电器结构设计;不同类型多媒体终端及控制,如远程触控,多媒体互动,3D全息投影等;各式尺寸要求、分辨率要求的LED显示屏,以及其他数字媒体类型;根据客户需求定制提供专业的解决方案。
外观设计:大气磅礴,吸睛无数

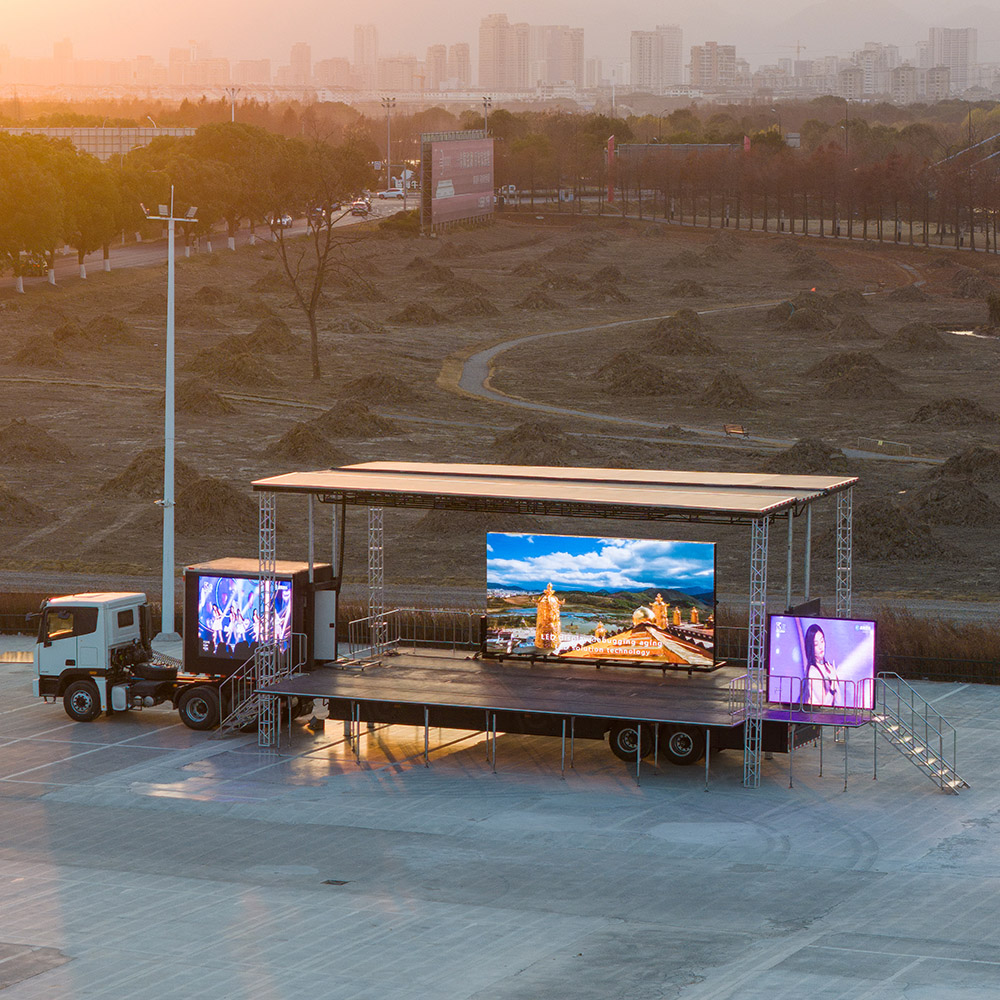

这款流动演出舞台车的外观设计堪称一绝。其庞大的车身尺寸不仅为其内部丰富的设备配置提供了充足的空间,更在视觉上给人一种强烈的冲击力。流线型的车身轮廓,搭配精致的细节处理,使得整个舞台车在道路上行驶时,宛如一位优雅的巨人,吸引着沿途所有人的目光。而当它抵达演出场地,展开其庞大的身躯时,那种震撼的气势更是无法抵挡,瞬间成为全场的焦点,为演出营造出一种宏大而壮观的氛围。
展开方式:便捷操作,节省时间
车厢两侧的翼板采用了液压翻转设计,这种巧妙的设计使得舞台板的展开与收纳变得轻松异常。通过液压系统的控制,翼板能够快速平稳地开启,为演出舞台的搭建节省了大量宝贵的时间。而且,这种液压翻转方式操作简单,只需几名工作人员即可完成整个展开和收纳过程,大大减少了人力成本,提高了工作效率,确保演出能够准时顺利地进行。
舞台配置:空间宽敞,满足多样演出需求
两侧的双折叠舞台板设计是这款流动演出舞台车的一大亮点。车厢两侧翼板采用了人性化的设计,可通过液压翻转方式轻松开启。这一结构设计使得舞台板的展开与收纳变得便捷,工作人员只需轻轻操作液压装置,翼板便能平稳地翻转打开,随后舞台板顺势展开,一个宽敞、稳固的演出舞台便迅速搭建完成。整个过程流畅,大大节省了演出前的准备时间,让演出能够更加及时、顺利地开始。
而两侧双折叠舞台板设计,更是为演出舞台面积的拓展提供了有力保障。当双折叠舞台板完全展开后,演出舞台面积大幅增加,为演员们提供了充足的表演空间。无论是大型歌舞表演、精彩的乐队演出,还是震撼的团体操表演,都能够轻松应对,让演员们能够在舞台上尽情展现自己的才华,为观众带来更加精彩的演出效果。而且,宽敞的舞台空间也便于布置各种舞台道具和设备,满足不同演出形式的需求,为演出增添了更多的可能性。
LED 高清显示屏:视觉盛宴,震撼呈现
这款流动舞台车内置了 3 块 LED 高清显示屏,为演出带来了全新的视觉体验。舞台正中配置了一块 6000*3000mm 的折叠式主屏幕,其超大的尺寸和高清的画质能够清晰地展示出每一个演出细节,无论是演员们的表情、动作,还是舞台效果的每一个变化,都仿佛近在咫尺,让观众们无论身处何种位置,都能够享受到震撼的视觉盛宴。而且,主屏幕的高清画质能够呈现出丰富细腻的色彩和逼真的画面效果,为演出营造出更加身临其境的氛围。
车厢左右两侧各有一块 3000*2000mm 的副屏幕,这两块副屏幕与主屏幕相互配合,形成了一个视觉包围圈。在演出过程中,副屏幕可以同步显示主屏幕的内容,也可以播放与演出相关的其他画面,如演出花絮、幕后制作等,丰富了观众的视觉体验,增加了演出的趣味性和互动性。而且,副屏幕的存在也使得舞台在视觉上更加饱满,增强了演出的整体效果。
15.8 米流动演出舞台车的出现,为各类演出活动带来了各种便利和优势。对于巡回演出的演艺团队来说,它就是一个移动的艺术展示厅。团队可以驾驶着舞台车穿梭于各个城市、乡镇,无需再为寻找合适的演出场地而烦恼。无论是举办音乐会、戏剧表演,还是综艺晚会,舞台车都能随时随地为观众带来高品质的演出。对于活动主办方而言,这款舞台车提供了一种全新的活动策划思路。在商业促销活动中,舞台车可以直接开到商场门口或商业街,通过精彩的演出吸引大量顾客,提升活动的人气和影响力。在社区文化活动中,舞台车能够为居民们送上丰富多彩的文艺节目,丰富大家的业余生活,促进社区文化的繁荣发展。
在一些大型庆典活动中,15.8 米流动演出舞台车更是成为了焦点。它可以作为开幕式、闭幕式的演出平台,凭借其独特的外观和强大的功能,为活动增添浓厚的喜庆氛围。例如在城市的周年庆典上,舞台车在城市广场搭建起舞台,精彩的演出吸引了成千上万的市民前来观看,成为城市庆典中亮丽的一道风景线。
15.8 米流动演出舞台车以其大气磅礴的外观设计、便捷操作的展开方式、宽敞多变的舞台配置以及震撼视觉的 LED 高清显示屏,成为了各类演出活动的新选择。它不仅为演员们提供了展示才华的广阔平台,更为观众们带来了难忘的视听盛宴。无论是大型商业演出、户外音乐节,还是文化庆典活动,这款流动演出舞台车都能够成为活动的亮点和焦点,为每一个演出瞬间增添光彩。
15.8m 舞台车 | |||
舞台车配置 | |||
车子尺寸 | L*W*H:15800 mm *2550 mm*4000 mm | ||
底盘配置 | 半挂底盘,3轴,φ50mm牵引销,配备1个备胎; | ||
结构概览 | 舞台半挂车两翼可液压向上翻转开启,内置折叠舞台两侧可液压向外展开;内部分为两部分,前部为发电机房,后部为舞台车身结构;后板中部为单开门,整车装有4根液压支腿,翼板四角装有1个拼接式铝合金翼桁架; | ||
发电机室 | 侧板:单门双侧带百叶窗,内置不锈钢门锁,条形不锈钢铰链;门板朝驾驶室开启;发电机尺寸:长1900mm×宽900mm×高1200mm。 | ||
踏步梯:右门下部为拉式踏步梯,踏步梯为不锈钢骨架,花纹铝踏步 | |||
顶板为铝板,骨架为钢骨架,内部为彩镀板。 | |||
前面板下部设有百叶开门,门高1800mm; | |||
在背板中间开一扇单门,朝舞台区域方向打开。 | |||
底板为空心钢板,有利于散热; | |||
发电机房顶板及四周侧板填充密度为100kg/m³的岩棉,内壁粘贴吸音棉 | |||
液压脚 | 舞台车底部装有4根液压支腿,停车开车前,操作液压遥控器打开液压支腿,将车辆举升至水平状态,确保车辆的稳定性和安全性; | ||
翼侧板 |
“1、车体两侧的面板称为翼板,通过液压系统可向上翻转,与顶板组成舞台顶棚,整体顶棚通过前后龙门架垂直升至距舞台板约4500mm的高度; 2、翼板外蒙皮为厚度20mm的玻纤蜂窝板(玻纤蜂窝板外蒙皮为玻纤板,中间层为聚丙烯蜂窝板); 3、翼板外侧做手动拉光挂杆,两端做手动拉声挂杆; 4、翼板下梁内侧加设斜撑桁架,防止翼板变形; 5、翼板包不锈钢边;” |
||
舞台板 | 左、右舞台板为双折结构,垂直内置于车体内底板两侧,舞台板为18mm层压胶合板。两翼展开时,两侧舞台板由液压系统向外展开,同时内置于两舞台内部的可调式舞台支腿与舞台板共同展开并支撑地面。折叠式舞台板与车体底板共同组成舞台面。舞台板前端手动翻转,展开后舞台面尺寸达到11900mm宽×8500mm深。 | ||
舞台护栏 | 舞台背景设置插入式不锈钢护栏,护栏高度1000mm,配置护栏收集架1个。 | ||
舞台台阶 | 舞台板上下设有2组吊挂式台阶,骨架为不锈钢骨架,小米粒纹铝踏步,每组台阶梯配有2个插入式不锈钢扶手 | ||
前挡板 | 前板为固定结构,外蒙皮为1.2mm铁板,骨架为钢管,前板内部装有电控箱及两具干粉灭火器。 | ||
后挡板 | 固定结构,背板中部做成单门,内置不锈钢铰链,条形不锈钢铰链。 | ||
天花板 | 顶棚布置4根灯挂杆,灯挂杆两侧配置16个灯插座箱(接线盒插座为英制),舞台灯电源为230V,灯电源线分支线为2.5m²护套线;顶板内侧安装4盏应急灯。顶棚灯架采用斜撑加固,防止顶棚变形。 | ||
液压系统 | 液压系统由动力装置、无线遥控器、线控箱、液压支腿、液压油缸、油管等组成,液压系统工作电源由230V发电机或230V、50HZ外接电源提供。 | ||
桁架 | 配置四根铝合金桁架支撑天花,规格为400mm×400mm,桁架高度交接处桁架上端四角支撑翼板,桁架下端配置底座,底座有四根可调节支脚,防止因吊挂灯光音响设备导致天花下垂。桁架搭建时,先将上节吊挂到翼板上,随着翼板升起,依次连接后面的桁架。 | ||
电路 |
“顶棚布置4根灯挂杆,灯挂杆两侧配置16个灯插座箱。舞台灯电源为230V(50HZ),灯电源线支线为2.5m²护套线。顶板内侧安装4只24V应急灯。 前板内侧安装灯插座1个。” |
||
爬梯 | 车体前板右侧制作有通向顶层的钢梯。 | ||
黑色窗帘 | 后舞台四周装有悬挂式半透明幕布,用于围合后舞台上部空间,幕布上端悬挂在翼板三边,下端悬挂在舞台板三边,幕布颜色为黑色 | ||
舞台围栏 | 前舞台板三面与舞台围墙连接,布为金丝雀帘材质;悬挂在前舞台板三面,下端紧贴地面。 | ||
工具箱 | 工具箱设计为透明一体式结构,方便存放大件物品。 |
规格 | |||
车子参数 | |||
尺寸 | 15800*2550*4000mm | 重量 | 15000 KG |
半挂车底盘 | |||
品牌 | CIMC | 尺寸 | 15800*2550*1500mm |
货箱尺寸 | 15800*2500*2500mm | ||
LED Screen | |||
尺寸 | 6000mm(W)*3000mm(H) | 模组尺寸 | 250mm(W)*250mm(H) |
灯珠品牌 | 晶台 | 像素点间距 | 3.91mm |
亮度 | 5000cd/㎡ | 使用寿命 | 100,000小时 |
平均功耗 | 250w/㎡ | 最大功耗 | 700w/㎡ |
电源 | 明纬 | 驱动IC | 2503 |
接收卡 | Nova MRV316 | 刷新率 | 3840 |
箱体材质 | 压铸铝 | 箱体重量 | 铝箱体 30kg |
维护方式 | 后维护 | 像素结构 | 1R1G1B |
LED 封包方式 | SMD1921 | 工作电压 | DC5V |
模组电源 | 18W | 扫描方式 | 1/8 |
HUB | HUB75 | 像素密度 | 65410 Dots/㎡ |
模组像素 | 64*64Dots | 帧率/灰度、彩色 | 60Hz,13bit |
可视角度、屏幕平整度、模组间隙 | H:120°V:120°、<0.5mm、<0.5mm | 工作温度 | -20~50℃ |
支持播放系统 | Windows XP,WIN 7, | ||
灯光音箱系统 | |||
音箱系统 | 附件1 | 灯光系统 | 附件2 |
电源参数 | |||
输入电压 | 380V | 输出电压 | 220V |
峰值电流 | 30A | ||
液压系统 | |||
双翼液压缸 | 4 件 90 度翻转 | 液压顶升油缸 | 4 件 行程 2000 毫米 |
第 1 阶段翻转气缸 | 4 件 90 度翻转 | 第 2 级翻转气缸 | 4 件 90 度翻转 |
遥控器 | 1 套 | 液压控制系统 | 1 套 |
舞台及围栏 | |||
左舞台尺寸(双折舞台) | 12000*3000mm | 右舞台尺寸(双折舞台) | 12000*3000mm |
不锈钢护栏 | (3000mm+12000+1500mm)*2套,不锈钢圆管直径32mm,壁厚1.5mm | 梯子(配不锈钢扶手) | 1000 mm 宽*2 pcs |
舞台结构(双折舞台) | 四周大龙骨100*50mm方管焊接,中间为40*40方管焊接,上面贴18mm黑色花纹舞台板 |
